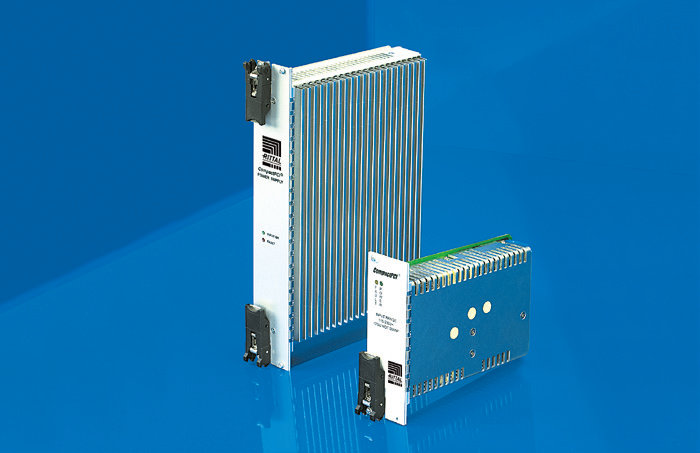

內容提要（威圖空調維修中心）：威圖機柜電源背板介紹

威圖機柜總線背板，技術數據
VME總線的一般技術數據
VME總線基于標準IEEE1014和IEC821，它已成為全世界的工業標準。VME64作為VME系列的擴展，其依據是ANSIVITA 1-1994、它允許了64位的數據傳輸。根據ANSI/VITA1.1-1997,VME64x使得VME系列得以擴展，并有133極2 mm連接器O供用戶選擇。威圖機柜在VME64x中所使用的是160極連接器。與以往一樣，這一威圖空調系統為倒兼容，所以根據IEC60 603-2的帶有96極連接器的組件可繼續應用。所有威圖VME總線背板是作為高速設計布局配置的。通過信號線路均勻的波阻抗能夠達到低反射性能。始終保持每一信號線路的屏蔽是耦合最小的保障，由此即使在采用2e協議(160 Mbytels)的64位模塊時也能保證無干擾運行。
威圖電柜菊花鏈布線
菊花鏈布線分為手動菊花鏈和自動菊花鏈。威圖電柜自動菊花鏈使躍障器的插入變成多余，用戶可以省卻費力耗時的插拔工作。并且能夠避免出現可能的錯誤接插現象。自動化菊花鏈可以兩種方式實現。威圖VME總線背板原則上是以自動化菊花鏈的形式供應客戶的。
威圖空調終端件為了避免在開放型線路終端通過反射造成的信號線路干擾,必須在VME總線中進行終端件的安裝處理。在開啟/輸入線路板(在總線背板上)或關閉線路板(外接)上進行。機柜空調終端負載形式有被動式和主動式兩種。主動式終端件的優點在于閉路電流消耗小。被動式終端負載的優點主要是頻率特性更好、機柜空調溫度范圍更大。
