威圖機柜接地導線的截面計算方法根據短時電流熱應力計算公式-威圖空調威圖電柜空調

  • 瀏覽:537次

                   威圖機柜威圖空調   ...  2022-01-11

確定威圖機柜PEN導線尺寸時還需考慮，最小截面也必須滿足中性導線（N線）功能的要求。
確定威圖機柜中性導線或PEN導線的中性導線功能尺寸時，受到預計負荷的影響，并需與制造商和用戶進行協商。如果在此方面沒有規定，則按照章節8.6.1中IEC61439-1/DINEN61439-1
使用針對最小截面的下列規定：
在威圖機柜相線截面最高為16mm2的電路中，中性導線具有相同截面（相線截面的100%）。
在相線截面大于16mm2的電路中，中性導線具有一半截面（相線截面的50%）。但最小截面必須達到16mm2。
該威圖空調規定可用于開關設備的所有內部導線。
該規定僅在該條件下適用，即中性導線電流最大為相線電流的50%。如果中性導線的電流或諧波份額更大，則截面必須相應增大。
PE、PEN和N導線需相應地安裝在Ri4Power安裝說明中所規定的位置。
根據威圖空調附件B（標準）計算PE尺寸
接地導線的截面計算方法根據短時電流熱應力
威圖空調接地導線的截面確定必須保證接地導線能承受0.2至5s的電流熱應力根據下列等式計算：
威圖機柜威圖空調

其中
Sp截面，單位mm2
I短路交流電流（有效值）的數字，單位：安培
t切斷裝置的切斷時間，單位為s1)
k因數，受到接地導線的材料、絕緣和其他部件以及初始
溫度和結束溫度的影響，參見旁附表格
1)電路抗阻的電流限制影響和保護裝置的電流限制特性應考慮(I2t)。
因數k的值取決于非電纜型PE線或采用絕緣護套的裸導線的材料。

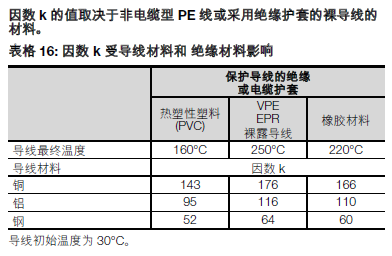

表格16:因數k受導線材料和絕緣材料影響
威圖機柜威圖空調
